Seulement disponible en Belgique

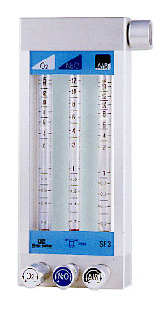

Les débitmètre de type SF3 est un appareil pour l’alimentation en gaz médicaux avec des colonnes de mesure antistatiques et graduées et complétés par une unité de dosage. Le corps est en aluminium anodisé et la connexion d’admission en bas du débitmètre est disposée de façon à être branchée sur des circuits existants d’alimentation centralisée en gaz ou sur les bouteilles complétées par des régulateurs de pression. En sortie de l’unité de dosage, un vaporisateur d’anesthésie peut être connecté, ou le mélange gazeux peut être approvisionné directement vers le patient à travers l’unité d’alimentation en gaz. Différentes constructions peuvent être réalisées sur demande.
SF3 | ||
Numéro de commande | 180000004 | |
Dimension | ||
Hauteur | 300 mm | |
Largeur | 132 mm | |
Profondeur | 113 mm | |
Poids | 1,9 kg | |
Plage de dosage | O² | 0,1 - 1 L/min |
Air | 0,1 - 15 L/min | |
N²O | 0,1 - 1 L/min | |
Précision | +/- 10% de la valeur lue of +/- 0,3 L/min | |
Pressins d'entrée | 3,5 - 5 bar +/- 20% | |
Niveau de perte de charge, côté sous pression (avant réglage de la venne à pointeau) | <25 ml/min en conditions normales de pression (ISO 5358) | |
Niveau de perte de charge, côté basse pression(après réglage des vannes à pointeau, hors vaporisateur) | <25 ml/min à 30 cm H²O | |
Connexion d'évacuation de gaz | / | |
Connection d'évacuation de mélange de gaz | Connical connection* 23 mm F ISO DIN 5356/1 | |
Connection d' admission des gaz | Connecteur pour tuyau Ø 6 |
